Экструзионные линии грануляции

Настольная линия грануляции/ двухшнековый экструдер/ сенсорный экран

Под заказ

Габариты (Ш × Г × В), мм	1400×820×1120, 1250×350×500, 420×670×665
Диаметр шнека, мм	20
Масса, кг	около 215, 28, 125
Материал цилиндра	Основа – поковка из стали 45# с азотированием; Внутренняя гильза – износостойкий сплав A301; Твердость: HRC 60; Поверхность: Ra ≤ 0,4 мкм; Высокая износо- и коррозионная стойкость
Материал шнека	Вал – легированная сталь 40CrNiMoA; Твердость: HRC 60; Модульные элементы – износостойкая инструментальная сталь W6Mo5Cr4V2;
Модель	WL-77- ZBT
Мощность нагревателя, кВт	1
Панель управления	ПЛК, Сенсорная панель оператора; Отображение графиков: давление / температура / время; Управление температурой, скоростью, давлением, подачей; Диагностика и журнал аварий
Питание	3∮, AC380V, 50Hz, трехфазный и пятилинейный.
Производительность, кг/ч	Определяется рецептурой и применямым материалом
Редуктор	Интегрированный мотор-редуктор; Зубчатые колеса с закалённой поверхностью; Постоянный крутящий момент; Масляная система смазки
Скорость вращения шнека, об/мин	0–300
Соотношение длины и диаметра (L/D)	1:25
Способ нагрева	4 зоны нагрева цилиндра; 1 зона нагрева головки; Мощность каждой зоны – 1 кВт; Алюминиевые нагреватели; Защитные кожухи с вентиляцией
Способ охлаждения	4 группы многолопастных вентиляторов с принудительным воздушным охлаждением
Устройство подачи	Двухшнековый дозирующий питатель; Частотное регулирование 0–50 об/мин; Стабильная и равномерная подача; Быстрая очистка

Настольная линия грануляции/одношнековый экструдер

Под заказ

Габариты (Ш × Г × В), мм	1700 × 600 × 480
Диаметр шнека, мм	15, 25, 35
Масса, кг	около 105/ 125/ 115
Материал цилиндра	сталь 38CrMoAlA при обработке поверхности азотированием и полировкой; толщина нитридного слоя: 0,5~0,7 мм; твердость поверхности: HV850~940
Материал шнека	сталь 38CrMoAlA при обработке поверхности азотированием и полировкой
Модель	WL-15/25/35
Мощность нагревателя, кВт	0,12/ 0,4
Панель управления	цифровой светодиодный дисплей с кнопками настройки и выводом отображения значений
Питание	110В/220В
Производительность, кг/ч	0,1-0,5/ 1-2/ 3-5
Скорость вращения шнека, об/мин	0-25
Соотношение длины и диаметра (L/D)	14:1/ 11:1/ 13:1
Способ нагрева	кольцевые нагреватели
Способ охлаждения	охлаждение стренги происходит при её прохождении через ванночку с водой
Устройство подачи	стандартный бункер (воронка) с естественной засыпкой материала

Линия грануляции/двухшнековый экструдер/сенсорный экран/ горячая резка

Под заказ

Габариты (Ш × Г × В), мм	1950 × 500 × 1500
Диаметр шнека, мм	20
Материал цилиндра	5 секций изготовлены из азотированной стали CrMoAlA 38. При обработке поверхностного слоя темперированием, азотированием, хромированием, полировкой и сверхточным шлифованием, твердость HRC55 ~ 60, шероховатость Ra≤0,4 мкм, глубина азотирования≥0,6 мм.
Материал шнека	из хромомолибденового сплава 40 CrNiMoA, для винтовой резьбы применена износостойкая легированная сталь W6Mo5CR4V2, твердостью HRC60 с блоком транспортировки, смешивания, резки, смесителя, замешивания и рефлюкса, компоненты серии строительных блоков, могут комбинироваться в соответствии с любым Материал рецепта, чтобы удовлетворить потребности различных процессов экструзии
Модель	WL-77-ZB4
Мощность нагревателя, кВт	1
Панель управления	управление компьютерное на базе PLC (программируемый логический контролер) программируемый цветной сенсорный экран, человеко-машинный интерфейс
Питание	3∮ ，AC380V ，50 Гц
Редуктор	Высокоскоростная коробка передач с твердыми жесткими зубьями
Скорость вращения шнека, об/мин	0-120
Соотношение длины и диаметра (L/D)	1:40 (опционально)
Способ нагрева	5 литых нагревателя в зоне загрузочного цилиндра 1 нагреватель в области наконечника. В каждой области имеется медное ребро охлаждения, покрытое защитным покрытием из нержавеющей стали, твердость HRC55 ~ 60, шероховатость Ra≤0,4 мкм, глубина азотирования≥0,6 мм.
Способ охлаждения	Водопроводной водой. Каждому сегменту можно регулировать температуру, оснащен самовсасывающим насосом, резервуаром для хранения воды из нержавеющей стали 304
Устройство подачи	адаптивный и вибрационный метод подачи. 0-50 об/ мин (регулируется). Детали соединены специальным методом для удобства разборки и чистки

Линия грануляции/двухшнековый экструдер/водяное охлаждение

Под заказ

Габариты (Ш × Г × В), мм	1150 × 500 × 1500
Диаметр шнека, мм	20
Масса, кг	около 185
Материал цилиндра	5 секций изготовлены из азотированной стали CrMoAlA 38. При обработке поверхностного слоя темперированием, азотированием, хромированием, полировкой и сверхточным шлифованием, твердость HRC55 ~ 60, шероховатость Ra≤0,4 мкм, глубина азотирования≥0,6 мм.
Материал шнека	из хромомолибденового сплава 40 CrNiMoA, для винтовой резьбы применена износостойкая легированная сталь W6Mo5CR4V2, твердостью HRC60 с блоком транспортировки, смешивания, резки, смесителя, замешивания и рефлюкса, компоненты серии строительных блоков, могут комбинироваться в соответствии с любым Материал рецепта, чтобы удовлетворить потребности различных процессов экструзии
Модель	WL-77-ZB3
Мощность нагревателя, кВт	1
Панель управления	управление компьютерное на базе PLC (программируемый логический контролер) программируемый цветной сенсорный экран, человеко-машинный интерфейс
Питание	3∮ ，AC380V ，50 Гц
Производительность, кг/ч	1 ~ 10
Редуктор	Высокоскоростная коробка передач с твердыми жесткими зубьями
Скорость вращения шнека, об/мин	0-120
Соотношение длины и диаметра (L/D)	1:40 (опционально)
Способ нагрева	5 литых нагревателя в зоне загрузочного цилиндра 1 нагреватель в области наконечника. В каждой области имеется медное ребро охлаждения, покрытое защитным покрытием из нержавеющей стали, твердость HRC55 ~ 60, шероховатость Ra≤0,4 мкм, глубина азотирования≥0,6 мм.
Способ охлаждения	Водопроводной водой. Каждому сегменту можно регулировать температуру, оснащен самовсасывающим насосом, резервуаром для хранения воды из нержавеющей стали 304
Устройство подачи	адаптивный и вибрационный метод подачи. 0-50 об/ мин (регулируется). Детали соединены специальным методом для удобства разборки и чистки

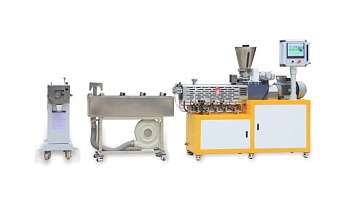

Линия грануляции/двухшнековый экструдер/сенсорный экран

Под заказ

Габариты (Ш × Г × В), мм	1950 × 500 × 1500
Диаметр шнека, мм	20
Материал цилиндра	5 секций изготовлены из азотированной стали CrMoAlA 38. При обработке поверхностного слоя темперированием, азотированием, хромированием, полировкой и сверхточным шлифованием, твердость HRC55 ~ 60, шероховатость Ra≤0,4 мкм, глубина азотирования≥0,6 мм.
Материал шнека	из хромомолибденового сплава 40 CrNiMoA, для винтовой резьбы применена износостойкая легированная сталь W6Mo5CR4V2, твердостью HRC60 с блоком транспортировки, смешивания, резки, смесителя, замешивания и рефлюкса, компоненты серии строительных блоков, могут комбинироваться в соответствии с любым Материал рецепта, чтобы удовлетворить потребности различных процессов экструзии
Модель	WL-77-ZB2
Мощность нагревателя, кВт	1
Панель управления	управление компьютерное на базе PLC (программируемый логический контролер) программируемый цветной сенсорный экран, человеко-машинный интерфейс
Питание	3∮ ，AC380V ，50 Гц
Редуктор	Высокоскоростная коробка передач с твердыми жесткими зубьями
Скорость вращения шнека, об/мин	0-120
Соотношение длины и диаметра (L/D)	1:40
Способ нагрева	5 литых нагревателя в зоне загрузочного цилиндра 1 нагреватель в области наконечника. В каждой области имеется медное ребро охлаждения, покрытое защитным покрытием из нержавеющей стали, твердость HRC55 ~ 60, шероховатость Ra≤0,4 мкм, глубина азотирования≥0,6 мм.
Способ охлаждения	Водопроводной водой. Каждому сегменту можно регулировать температуру, оснащен самовсасывающим насосом, резервуаром для хранения воды из нержавеющей стали 304
Устройство подачи	адаптивный и вибрационный метод подачи. 0-50 об/ мин (регулируется). Детали соединены специальным методом для удобства разборки и чистки

Линия грануляции/двухшнековый экструдер

Под заказ

Габариты (Ш × Г × В), мм	1950 × 500 × 1500
Диаметр шнека, мм	20, 25, 30 (опционально)
Масса, кг	около 285
Материал цилиндра	5 секций изготовлены из азотированной стали CrMoAlA 38. При обработке поверхностного слоя темперированием, азотированием, хромированием, полировкой и сверхточным шлифованием, твердость HRC55 ~ 60, шероховатость Ra≤0,4 мкм, глубина азотирования≥0,6 мм.
Материал шнека	из хромомолибденового сплава 40 CrNiMoA, для винтовой резьбы применена износостойкая легированная сталь W6Mo5CR4V2, твердостью HRC60 с блоком транспортировки, смешивания, резки, смесителя, замешивания и рефлюкса, компоненты серии строительных блоков, могут комбинироваться в соответствии с любым Материал рецепта, чтобы удовлетворить потребности различных процессов экструзии
Модель	WL-77-ZB
Мощность нагревателя, кВт	1
Панель управления	управление компьютерное на базе PLC (программируемый логический контролер) программируемый цветной сенсорный экран, человеко-машинный интерфейс
Питание	3∮ ，AC380V ，50 Гц
Редуктор	Высокоскоростная коробка передач с твердыми жесткими зубьями
Скорость вращения шнека, об/мин	0-120
Соотношение длины и диаметра (L/D)	1:40
Способ нагрева	5 литых нагревателя в зоне загрузочного цилиндра 1 нагреватель в области наконечника. В каждой области имеется медное ребро охлаждения, покрытое защитным покрытием из нержавеющей стали, твердость HRC55 ~ 60, шероховатость Ra≤0,4 мкм, глубина азотирования≥0,6 мм.
Способ охлаждения	Водопроводной водой. Каждому сегменту можно регулировать температуру, оснащен самовсасывающим насосом, резервуаром для хранения воды из нержавеющей стали 304
Устройство подачи	адаптивный и вибрационный метод подачи. 0-50 об/ мин (регулируется). Детали соединены специальным методом для удобства разборки и чистки

Экструзионные линии грануляции – установки, предназначенные для изготовления гранул из переработанных, измельченных полимерных отходов.

Цель нашей компании —
оснастить лаборатории контроля качества и научно-исследовательские лаборатории современным и надежным оборудованием для переработки полимеров.
